Juntas de dilatación en lugar inadecuado. Anomalías de Proyecto

Desde Escalesa Patología de la Edificación, vamos a repasar la patología de la edificación segun 3 categorías , elementos estructurales, elementos de construcción y Anomalías de Proyectos, de ejecución y precauciones. Durante la ejecución de un proyecto se pueden producir anomalías, unas veces por omisión, otras por desconocimiento y otras porque pasan desapercibidas. En este apartado se van a tratar las más usuales, que unas veces son localizadas y otras generalizadas, afectándoles a todos los elementos. Se debe prestar más atención a los elementos estructurales en los que la estabilidad de la edificación depende de ellos. Los errores de proyecto graves se manifiestan en la fase de ejecución, al entrar en servicio la edificac!ón y durante un movimiento sísmico.

Anomalías de proyecto. Juntas de dilatación en lugar inadecuado

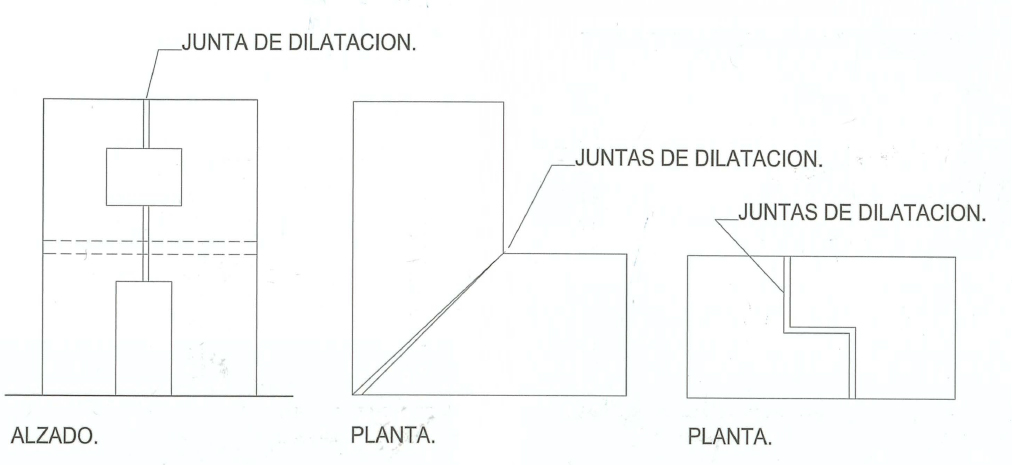

Características: En determinados casos se proyectan juntas de dilatación en lugares inadecuados, como puede ser cortando puertas, ventanas y habitaciones, tal como se indica en el alzado de la figura. También se proyectan juntas de dilatación en diagonal, que al retraer la estructura queda con distinta abertura o juntas quebradas, donde su funcionamiento es menos correcto, como se indica en las plantas de la figura. Es conveniente situar la junta de dilatación entre dos viviendas, mediante duplicidad de pilares, evitando en lo posible la colocación de ménsulas.

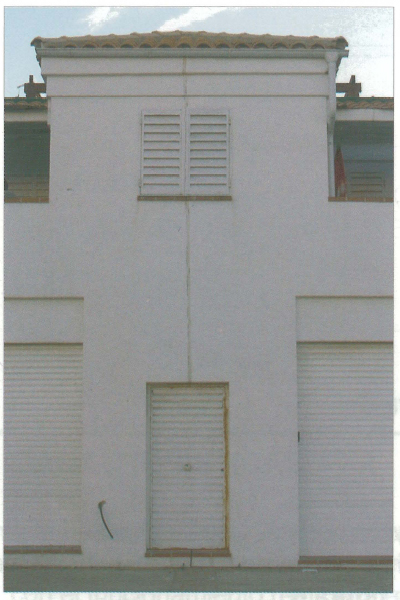

Anomalías de proyecto. Juntas de dilatación en lugar inadecuado imagen 1

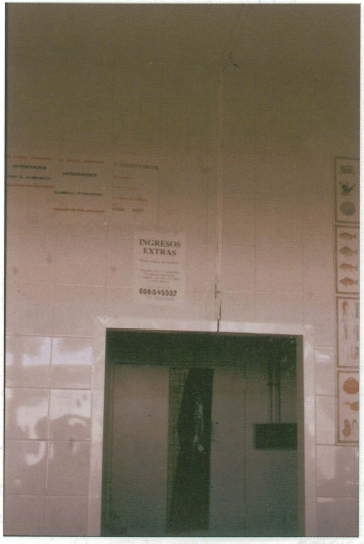

Anomalías de proyecto. Juntas de dilatación en lugar inadecuado imagen 2

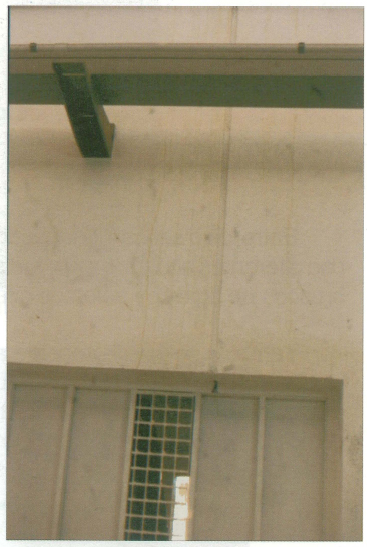

Anomalías de proyecto. Juntas de dilatación en lugar inadecuado imagen 3
